SRX 600 1XM Oliver aus Taunusstein - Restauration und technische Verbesserung

[LucaGregory]

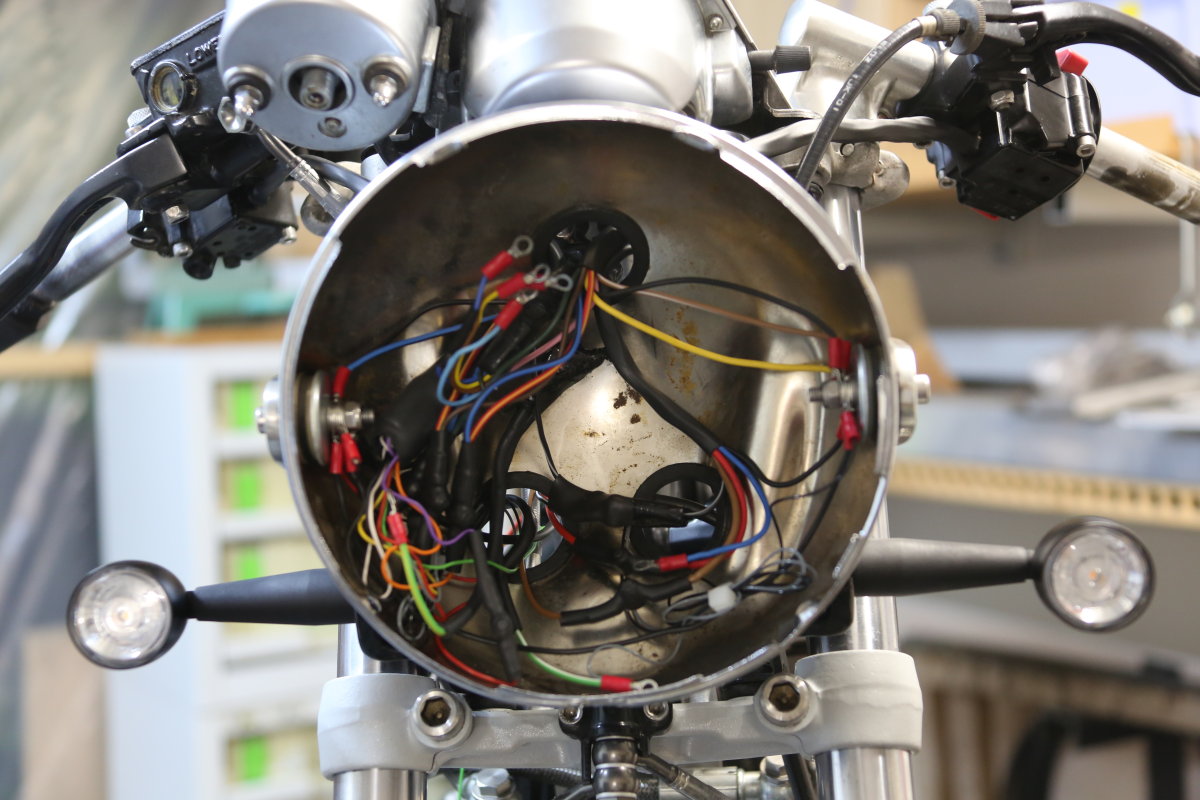

Nachdem die Verkabelung im Lampengehäuse mit den Superseal-Verbindern ja grandios, wegen Platzproblemen, gescheitert ist, wurde dann heute mittag auf Kabelringschuhe mit M4er Durchgangsloch umgerüstet.

Die Massekabel erhielten allerdings alle einen M6er Kabelringschuh. Das Lampengehäuse der SRX ist im original mit einer M8er Schraube befestigt und liegt in Silentlagern, da ich für die Masseverbindungen eine M6er Schraube brauchte, habe ich zwei Zentrierhülsen aus 8mm ALU-Rohr, mit 1mm Wandstärke, zugeschnitten und über die neuen M6er Schrauben geschoben.

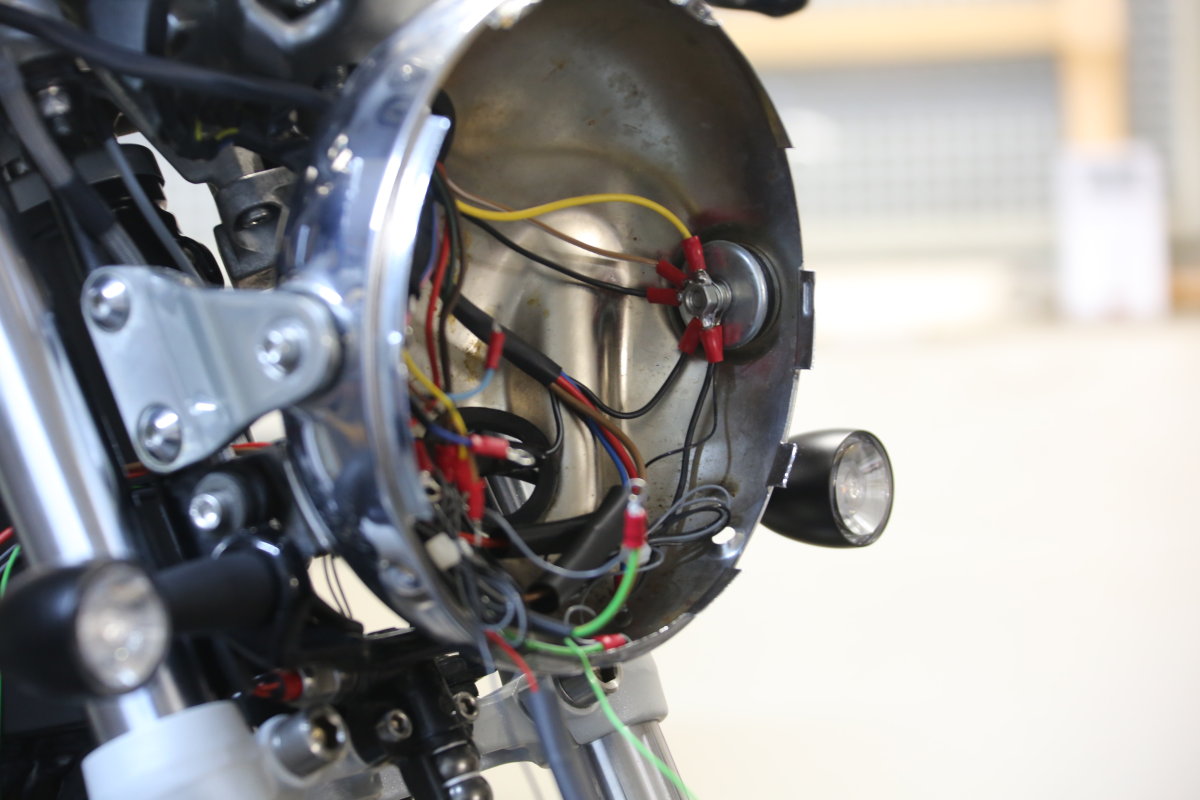

Durch die Silentlager erhält das Lampengehäuse keinerlei Masse, deshalb geht ein Kabel vom linken Lampenhalter zum rechten Lampenhalter und von dort zu meinem Akku-Minuspol.



Alle Massekabel von den Schaltern, dem Cockpit und den Blinkern vorne habe ich jetzt dort auf Masse gelegt.

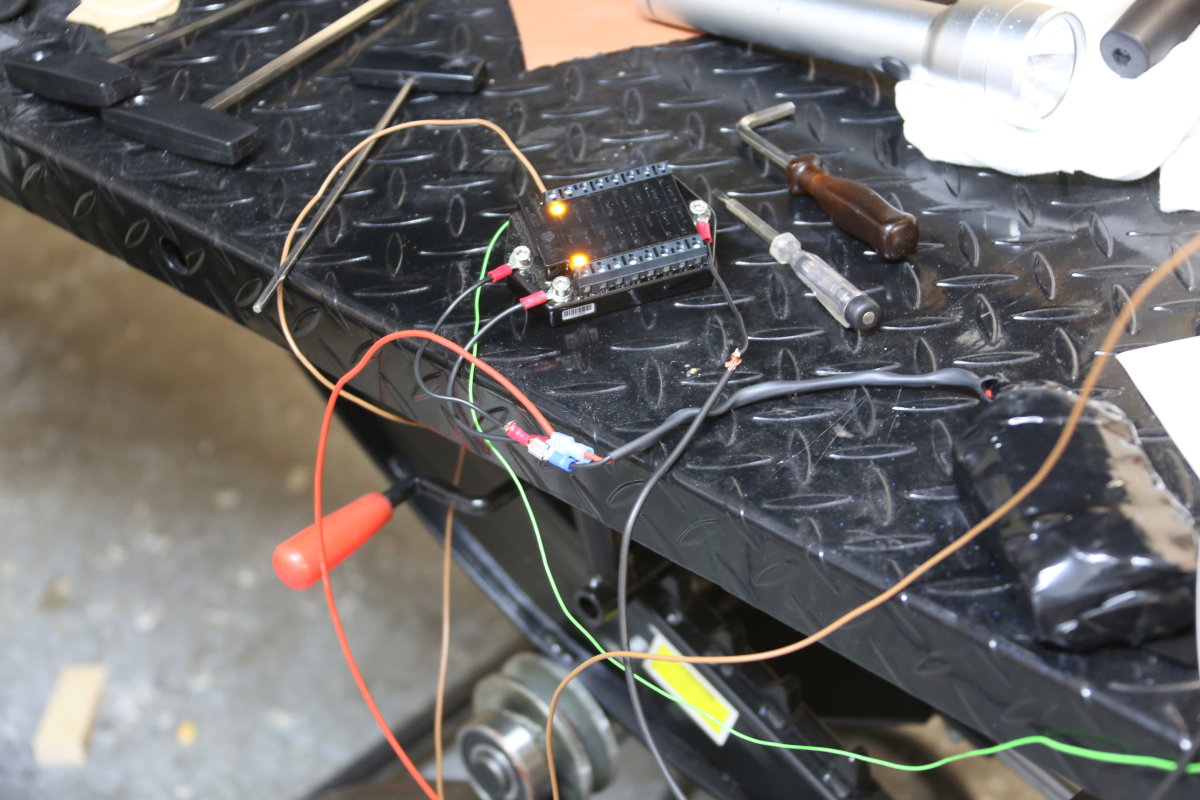

Um meine Verbindungen zu prüfen, wurde die m-Unit provisorisch angeschlossen....



... und nach jedem angeschlossenem Schalter getestet.
Und das war auch gut so.

Nach dem anschließen vom Schalter der Hupe hatte ich kein Signal auf der m-Unit und nach etwas suchen hab ich dann den Schalter komplett auseinander gebaut und die Korrosionsstellen auf den Kontakten entfernt, jetzt geht der Schalter wieder.

Das ist jetzt der Stand der verkabelten Schalter zur m-Unit bzw. zum m-Button



Morgen werden noch die Zuleitungen für Blinker, Licht, Cockpitbeleuchtung etc. installiert.
